مصعد الأفراد MUTIBISHI

مصاعد الأفراد LEHY-II

مصاعد الأفراد LEHY-II

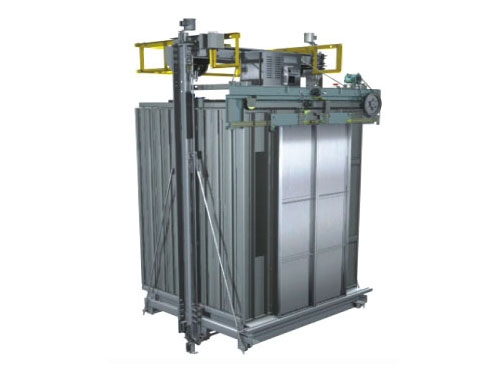

تصميم عربة متكامل ومتناغم

تقدم Mitsubishi بعناية 9 أنماط مختلفة من الصفائح الديكورية للمصعد، حيث تخضع لمتطلبات المصعد في المطاعم، المكاتب التجارية والمباني السكنية.

مع التركيبة أكثر تناغماً لمصدر الضوء، قطع الملامسة ونظام التهوية الذي يدمج تكنولوجيا معالجة صارمة ودقيقة؛ اللمسة الإستثنائية والإنطباع المأخوذ من اللون، كثافة نسيج المواد تعكس مبدأ التصميم للتكامل بين البشر مصعد الأفراد والنمو البيئي. كل هذه التفاصيل تجعل من القيادة بأريحية أكبر.

تصميم عربة متكامل ومتناغم

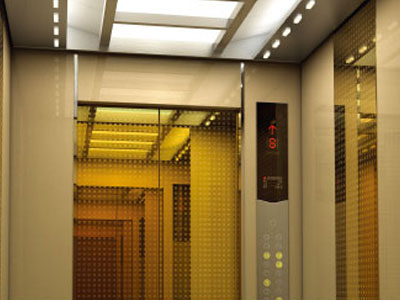

تصميم جديد للوحة التشغيل

مقطع جانبي مطول للوحة التشغيل

إرتفاع لوحة التشغيل من النوع الجديد هو 1900mm، والذي يعتبر أكثر بـ 1.3 إلى 1.9 مرة من الأصلي ويعكس منمط إستثنائي.

مقطع جانبي مطول للوحة التشغيل

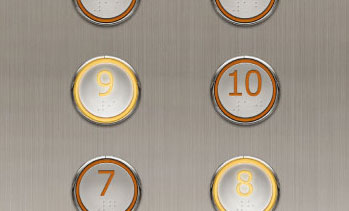

زر كبير

القطر الأقصى: 39.5mm، ما يعتبر أكثر أريحية لعملية دقيقة، ويحتوي على تقنية أكثر روعة وتقدم لمسة مريحة. الأنماط العديدة المقدمة للفولاذ المقاوم للصدأ، الراتينج، وحتى إزرار المكفوفين (Braille) يمكنها إضاء كل المتطلبات.

زر كبير

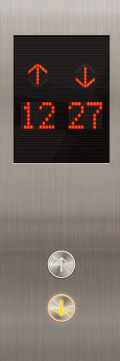

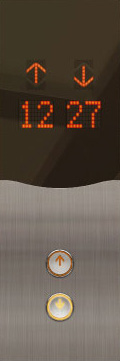

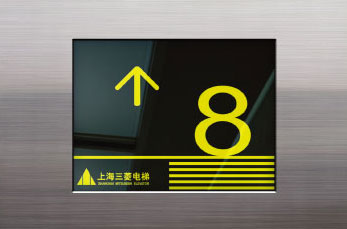

شاشة عرض كبيرة

إرتفاع الحروف الضوئية LED هو 58mm، والذي يعتبر أكثر 1.6 مرة من الأصلي ويعزز بشكل كبير من وضوح الرؤية. بالإضافة إلى ذلك، فإننا نقدم الإنماط العديدة لشاشة عرض العملية البلورية السائلة وشاشة عرض الهبوط السائلة البلورية.

شاشة عرض كبيرة
نظام مشغل الباب الذكي

نظام مشغل الباب الذكي

لتصميم المتقدم غير المترابط مستخدم في مشغل الباب، بمميزات الكفاءة، توفير الطاقة ومعدل الأخطاء المنخفض. معالج الإشارة الرقمي ذو السرعة العالية 32 بت، التحكم الإسترجاعي بعقدة مغلقة مزدوجة لتيار التسارع ونظام التحكم بالسرعة VVVF كلها عوامل تضمن أن عمليتا الفتح والغلق تتبع بصرامة السرعة المثالية ومنحنى القوة لممارسة الحركة المثالية.
نظام مصعد الركاب المقدم من Mitsubishi يجمع البيانات لمختلف أوزان الباب وتغيرات مقاومة حركة الباب في كل هبوط، ويضبط العزم بطريقة ذكية لفتح وغلق الباب، ما يجعل حركات الباب أكثر سلاسة، آمنة وموثوقة.

جهاز البدء بوزن الحمولة بدقة عالية

جهاز البدء بوزن الحمولة بدقة عالية

مستشعرات الوزن ذات الحساسية العالية مطبقة لقياس المكونات خلال توزين طولي مستمر، بما في ذلك الباب، الحبل السلكي، حبل السلسلة المعوض، وغيرها. فقط بضعة ثواني من زمن الإستجابة لتجميع القياس الدقيقة لحمولة المصعد في الوقت الفعلي.
إنه يجري تعويض التوزين بواسطة دمج الفتل الأولي فب البداية، لإزالة التأرجح عند البداية وإثناء الحركة والتوقف وبالتالي ضمان سهولة العملية بأكلمها لعملية مصعد الأفراد.

تكنولوجيا إلكترونية مميزة

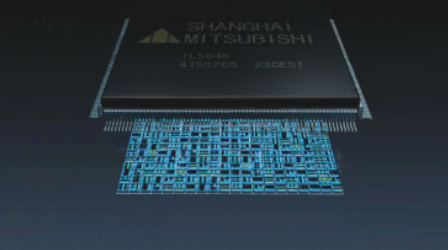

كل نظام فرعي مثل شاشة عرض متحكم المكونات وغيره، بستخدم معالجات مستقلة صغيرة ورابط إنترنت للبيانات الموزعة، وبالتالي تسهيل الفعلي للتوصيل بين الأنظمة الفرعية وتعزيز موثوقية وثبات النظام.

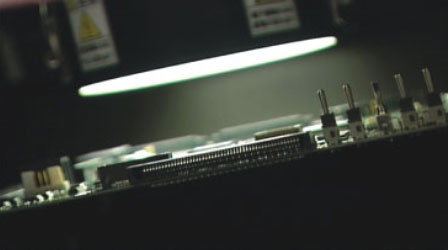

لوحة الدارة المطبوعة (PCB) تستخدم عناصر مثبتة على السطح، في دمج لتكنولوجيا تثبيت السطح المتطورة PCB، لزيادة تكامل الـ PCB ورفع موثوقية وقدرة مقاومة الإزدحام. يستخدم ترتيب البوابة المبرمجة للمجال الكبير للباب 10k في تصميم الدائرة الكهربائية وذلك لصنع النظام بأكمله إلى الشريحة الأحادية.

حماية بيئية

آلة سحب بدون تروس بشكل متزامن PM

تستخدم آلة السحب الخالية من التروس المقادة بواسطة المحرك المتزامن (PM) ذو الأداء العالي والمغناطيسية العالية، للتعزيز بشكل ملحوظ من كفاءة النظام لتكون أعلى حوالي 30%~50% من النظام التقليدي ويقلل بشكل ملحوظ من إستهلاك الطاقة في هامش كبير.

تكنولوجيا السحب بدون تروس متخذة، بدلاً من مخفض التروس الدودي التقليدي للتقليص بشكل كبير من الضجيج الناتج من غرفة الآلة على الأقل 10 dB بالمقارنة بالمنتجات في الجيل السابق.

آلة السحب الخالية من التروس المتزامنة PM لمصعد الأفراد Mitsubishi لا تحتاج للتشحيم، وبالتالي إستأصال مشكلة تلوث الزيت، ومطاوعة أكثر مع متطلبات EP.

حماية بيئية

الدقة

كل التحكم الرقمي، تكنولوجيا التحكم بالقوة الموجة للجهد، نظام تردد متغير خاص.

تطبيق تكنولوجيا القيادة VVVF المتقدمة عالمياً للتحكم بقوة توجيه الفولتية لمصاعد Mitsubishi ترفع بشكل ملحوظ من معدل إستغلال الجهد وتزيل موجة التيار المتناغم وتأرجح العوم لأقصى مدى، ما يمنع بشكل فعال من الإهتزاز والضجيج.

عن طريق تطبيق وحدات الطاقة الذكية المتطورة عالمياً، فإت نظاك القيادة VVVF للمصعد مطور بتصميم وحداتي إحترافي لدمج التحكم بالمصعد والمحرك بسلاسة. نظام القيادة الخاص يجعل من جهاو حث التحكم بعملية المصعد بدقة أكبر وموثوقية أعلى. وفي نفس الوقت يقلل يهيكل التصميم الوحداتي من معدل الأخطاء بصورة جوهرية.

بفضل نظام التحكم بشبكة البيانات مع المعالج المدمج 32 بيت ومعالج رقمي ذو سرعة عالية، فإن المصعد Mitsubishi يحقق تحكم رقمي كامل ببرمجية دقيقة وقيادة بالمحرك.

إنها تستخدم تكنولوجيا التوصيل CAN، وبالتالي ضمان موثوقية عالية ودقة ممتاز لنقل المعلومات في المصعد.

للمرة الأولى، يُقدم مشفر الكشف عن معدل المولد ذو الدقة العالية جداً إلى نظام قيادة المصعد Mitsubishi. هذا المشفر قادر على الكشف عن مواقع القطب المغناطيسي للمحرك وإشارات السرعة بدقة وسرعة. كل دوران للمحرك ينتج 8192 نبضة ( ولكن المشفر التقليدي ينتج فقط 512 نبضة)، ما يضمن بشكل كلي من دقة التحكم بعمل المصعد وجعل الركاب يشعرون بثبات وإريحية بشكل خاص.

حرية

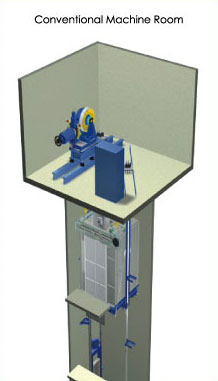

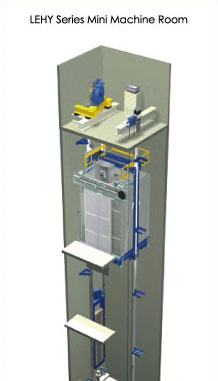

تصميم غربة آلة صغيرة جداً

إنها تضم أن مساحة غرفة الآلة تماماُ نفس المنطقة المقطعية لمجرى الصعود، ما يعزز من معدل الإستغلال لمساحة المبى ويخفض من تأثير غرقة الآلة على الشكل الخارجي للمبنى، وبالتالي الحصول على حرية أكبر في التصميم والتنسيق للمعمار.

بالمقارنة بمصعد الأفراد الذي من دون غرفة آلة، تعتبر الخدمة والصيامة للمصعد ذو غربة آلة صغيرة أكثر سهولة.

  • حرية
  • حرية

كفاءة طاقة

تقنية التغذية الإسترجاعية للطاقة (تكنولوجيا)

آلة السجب المتزامن بمغناطسية دائمة ذات الكفاءة العالية تحسين من كفاءة الجر لأكثر من 30%. وفي نفس الوقت، تكنولوجيا التغذية الإسترجاعية للطاقة المقدمة من Mitsubishi تساعد على تحويل الطاقة المتجددة خلال عملية المصعد لتنظيف الكهرباء بواسطة المقوم المدمج PWM. الكهرباء التي تطابق بشكل كامل معايير وقواني جودة الكهرباء الوطنية مقدمة للجهاز الكهربائي ضمن الشبكة الكهربائية.

كفاءة طاقة

مقصورة مصعد فارهة

جناح الأناقة والزخرف/ ZCD-006X
جناح الأناقة والزخرف/ ZCD-006X

جناح الأناقة والزخرف/ ZCD-006X

سقف المقصورة KD-J5-B06
لوحة تشغيل ZCBE-H110
جدار أمامي دهان معدني ( ذهبي JZS-005G)
جدار المقصورة أطراف يسار-يمين للجدار الجانبي وجدار خلفي/ ورنيش مذهب ( ذهبي ZJS-005G) مركز الجدار الجانبي والجدار الخلفي/ ورنيش بطلاء التيتانيوم
مرآة فولاذ مقاوم للصدأ (ZHY-016+ZDT-002)
باب المقصور فولاذ مقاوم للصدأ بمرآة مدهونة بالتاتنيوم
رافدة المدخل ورنيش معدني ( ذهبي ZJS-005G)
عوارض المدخل فولاذ مقاوم للصدأ مرآة
درابزين درابزين فولاذي مقاوم للصدأ دائري على ثلاث جوانب (ZYH-RH20)
أرضية أرضية من الخشب المزخرف (ZPH-005) ( موديل أخر خياري أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.

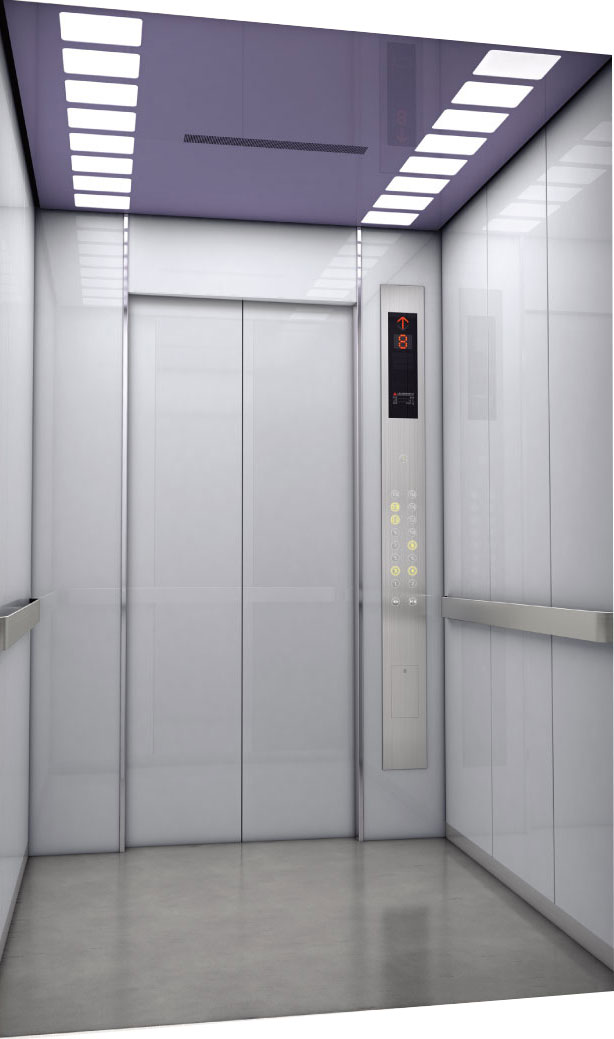

جناج مصعد بنمط وردي أزرق/ ZCD-005X
جناج مصعد بنمط وردي أزرق/ ZCD-005X

جناج مصعد بنمط وردي أزرق/ ZCD-005X

أحدث تكنولجيا LED الموفرة للطاقة والحامية للبيئة مطبقة بواسطة SMEC:
1. بالمقارنة مع الأنبوب الفلوري التقليدي، فإن كفاءة توفير الطاقة لـ LED يصل إلى 50%.
2. العمر الإفتراضي يمتد إلى عشر سنوات.
3. لا إشعاعات أو نفايات خالية من الزئبق لحماية البيئة.

سقف المقصورة ZCLGS03 ( رقم اللون Y116)
لوحة تشغيل ZCBD-H210 ( توفر موديلات أخرى إختيارية)
جدار أمامي ورنيش معدني (أزرق ثلجي ZJS-001G)
جدار المقصورة أطراف يسار-يمين للجدار الجانبي وجدار خلفي/ ورنيش معدني (أزرق ثلجي ZJS-001G)
باب المقصور ورنيش معدني (أزرق ثلجي ZJS-001G)
رافدة المدخل ورنيش معدني (أزرق ثلجي ZJS-001G)
عوارض المدخل فولاذ مقاوم للصدأ مرآة
درابزين درابزين مائل على كلاً من الجانبين اليساري واليميني (ZYH-SA10L) (الموديل الأخرى إختياري كذلك)
أرضية أرضية من الخشب المزخرف (ZPH-003) ( موديل أخر خياري أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.

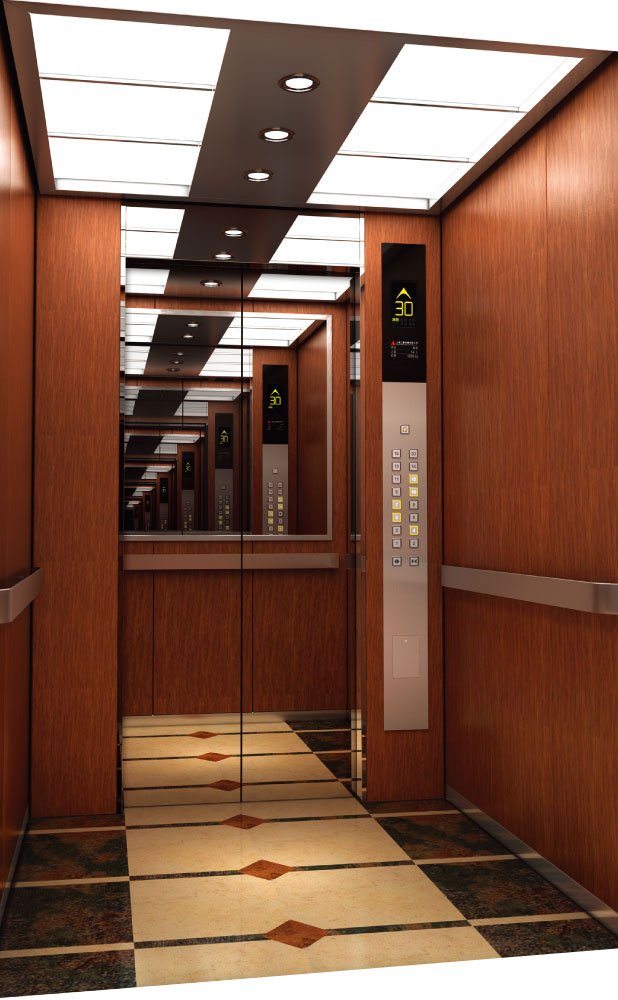

جناح مصعد لحبيبات خشبية هادئة/ ZCD-004X
جناح مصعد لحبيبات خشبية هادئة/ ZCD-004X

Elevator جناح مصعد لحبيبات خشبية هادئة/ ZCD-004X

سقف المقصورة KD-J11-B16
لوحة تشغيل ZCBM-H610 (توفر موديلات أختيارية أخرى أيضاً)
جدار أمامي صفيح مضغوط الغشاء (ZYM-001)
جدار المقصورة صفيح مضغوط الغشاء (ZYM-001)
باب المقصور فولاذ مقاوم للصدأ مرآة
مرآة شبه جسم مرآة
رافدة المدخل فولاذ مقاوم للصدأ مرآة
عوارض المدخل فولاذ مقاوم للصدأ مرآة
درابزين درابزين مسطح على كلاً من الجانبين اليساري واليميني (ZYM-FH10) (موديلات أخرى إختيارية كذلك)
أرضية أرضية من الخشب المزخرف (ZPH-002) ( موديل أخر خياري أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.


مقصورة رئيسية

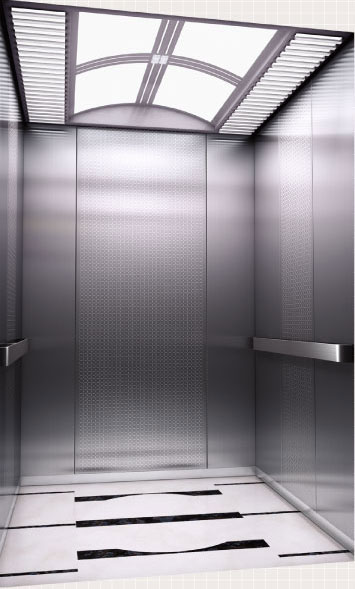

جناح مصعد للسماء المرصعة بالنجوم/ ZCD-007G
جناح مصعد للسماء المرصعة بالنجوم/ ZCD-007G

جناح مصعد للسماء المرصعة بالنجوم/ ZCD-007G

سقف المقصورة CL-6B
لوحة تشغيل ZCBE-T310(توفر موديلات أختيارية أخرى أيضاً)
جدار أمامي فولاذ مقاوم للصدأ بخط دقيق
جدار المقصورة أطراف يسار-يمين للجدار الجانبي وجدار خلفي/ مركز جدار خلفي بفولاذ بخط دقيق / فولاذ مقاوم للصدأ بخط دقيق محفور (ZHY-004)
باب المقصورة فولاذ مقاوم للصدأ محفور بخطوط دقيقة
رافدة المدخل فولاذ مقاوم للصدأ بخطوط دقيقة
عوارض المدخل W/O
درابزين درابزين فولاذي مسطح على الثلاث الجوانب (ZHY-FH10) (توفر موديلات أختيارية أخرى أيضاً)
أرضية أرضية من الخشب المزخرف (ZPH-008) (توفر موديلات أختيارية أخرى أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.

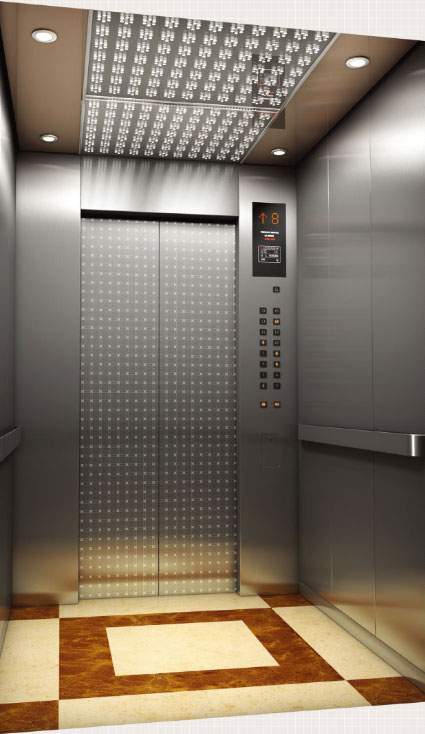

جناح مصعد للنخبة/ ZCD-008G
جناح مصعد للنخبة/ ZCD-008G

جناح مصعد للنخبة/ ZCD-008G

سقف المقصورة KD-J11-B13
لوحة تشغيل ZCBE-H110 (توفر موديلات أختيارية أخرى أيضاً)
جدار أمامي فولاذ مقاوم للصدأ بسطح مرآة
جدار المقصورة كلاً من الأطراف اليسرى واليمنى للجدار الجانبي والجدار الخلفي/ فولاذ مقاوم للصدأ بخطوط أفقية دقيقة (ZHY-006) مركز الجدار الجانبي و الجدار الخلفي/ فولاذ مقاوم للصدأ بسطح مرآة
باب المقصورة فولاذ مقاوم للصدأ بخطوط أفقية محفورة (ZHY-006)
رافدة المدخل فولاذ مقاوم للصدأ بسطح مرآة
عوارض المدخل W/O
درابزين درابزين مسطح (ZHY-FH10) (توفر موديلات أختيارية أخرى أيضاً)
أرضية أرضية من الخشب المزخرف (ZPH-009) (توفر موديلات أختيارية أخرى أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.


جناح مصعد للأناقة/ ZCD-006G

جناح مصعد للأناقة/ ZCD-006G

سقف المقصورة DD-JV-2 ( رقم اللون Y005 طافي)
لوحة تشغيل ZCBE-H610 (توفر موديلات أختيارية أخرى أيضاً)
جدار أمامي فولاذ مقاوم للصدأ بخطوط دقيقة عرضية
جدار المقصورة كلاً من الأطراف اليسرى واليمنى للجدار الجانبي والجدار الخلفي/ مركز فولاذ مقاوم للصدأ بخطوط أفقية دقيقة للجدار الجانبي والجدار الخلفي/ فولاذ مقاوم للصدأ بخطوط دقيقة محفورة (ZHY-015)
باب المقصورة فولاذ مقاوم للصدأ بخطوط دقيقة محفورة (ZHY-015)
رافدة المدخل فولاذ مقاوم للصدأ بخطوط دقيقة محفورة (ZHY-015)
عوارض المدخل W/O
درابزين درابزين فولاذي مسطح على كلا الجانبين (ZHY-FH10) (توفر موديلات أختيارية أخرى أيضاً)
أرضية أرضية من الخشب المزخرف (ZPH-004) ( موديل أخر خياري أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.


مقصورة دافئة

جناج مصعد للون على الماء/ ZCD-003T

جناج مصعد للون على الماء/ ZCD-003T

سقف المقصورة CL-13 ( رقم اللون Y010)
لوحة تشغيل ZCBE-C110 (توفر موديلات أختيارية أخرى أيضاً)
جدار أمامي صفيح فولاذ مطلي (ZY014)(
جدار المقصورة صفيح فولاذ مطلي (ZY014)(
باب المقصورة صفيح فولاذ مطلي (ZY014)(
رافدة المدخل صفيح فولاذ مطلي (ZY014)(
عوارض المدخل فولاذ مقاوم للصدأ بخطوط دقيقة
درابزين درابزين فولاذي مسطح على الجوانب الثلاثة (ZHY-FH10) (توفر موديلات أختيارية أخرى أيضاً)
أرضية حجر حقيقي PVC (PR-18)( الموديلات الخرى إختيارية أيضاً)

ملاحظة: رقم اللون يمكن إختياره وفقاً لطاولة لون الديكور SMEC.

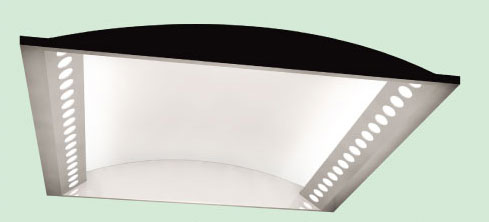

CL-12
CL-12 (مطبق لمقصورة الصفيح )
صفيح السقف صفيح فولاذي مطلي بدهان معدني للفضي الماسي
الإضاءة إنارة مباشرة خلال ثقوب الإضاءة على الجانبين الأيمن والأيسر، في تركيبة مع عكس إنتشار الضوء، والضوء الغامر
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
DD-JV-2
DD-JV-2
صفيح السقف صفيح فولاذي مطلي *
الإضاءة إنارة كاملة خلال صفيح أبيض، قوش شفاف PMMA، مع مضخات إسطوانة PMMA على كلا الجانبين.
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
ZCL-GS03
ZCL-GS03 (CAP أصغر من 1600kg، مطبق لمقصورة الصفيح)
صفيح السقف صفيح فولاذي مطلي *
الإضاءة LED مع حاجز بلوري PMMA
التهوئة قنوات تهوئة الهواء على كلا الجانب الخلفي ومروحة تدفق متقاطع
ZCL-DS07
ZCL-DS07 (CAP أصغر من 1600kg ، مطبق لمقصورة الصفيح)
صفيح السقف صفيح فولاذي مطلي *
الإضاءة LED مع حاجز بلوري PMMA
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
KD-J5-B06
KD-J5-B06 (مطبق لمقصورة الصفيح )
صفيح السقف فولاذ مقاوم للصدأ بخطوط عرضية رقيقة
الإضاءة إطار فولاذي مقاوم للصدأ بخطوط رقيقة بطلاء مرشوش على الطبقة العلوية
إنارة صفيح لمبة لسقف مائل
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع

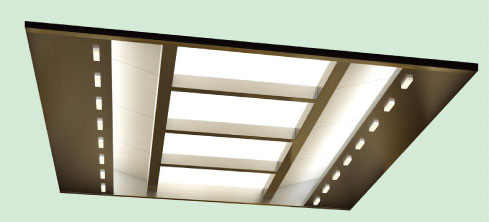

KD-J23-B11
KD-J23-B11 (مطبق لمقصورة الصفيح )
صفيح السقف صفيح فولاذي مطلي *
الإضاءة إطار صفيح ألمنيوم، مطلي بطلاء فلوريدات الكربون، في تركيبة مع لمبات الأنبوب في الوسط، و إضاءة غامرة على كلا الجانبين
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
CL-2
CL-2 (مطبق لمقصورة الصفيح )
صفيح السقف فولاذ مقاوم للصدأ سطح مرآة *
الإضاءة إنارة غير مباشرة من خلال سطح مرآة شفاف من الإكرليك
لوح بسطح مرآة شفاف. إضاءة مباشرة من اللمبات المتوهجة المثبتة على 4 زوايا.
التهوئة قنوات تهوئة الهواء على الجانب الخلفي ومروحة تدفق متقاطع
CL-6B
CL-6B (مطبق لمقصورة الصفيح )
صفيح السقف فولاذ مقاوم للصدأ سطح مرآة *
الإضاءة إنارة غير مباشرة من خلال سطح مرآة شفاف من الإكرليك
لوح بسطح مرآة شفاف.
إضاءة مباشرة من اللمبات المتوهجة المثبتة على 4 زوايا.
التهوئة قنوات تهوئة الهواء على الجانب الخلفي ومروحة تدفق متقاطع
CL-7
CL-7 (مطبق لمقصورة الصفيح )
صفيح السقف لوح فولاذي مطلي بدهان معدني فضي-ماسي
الإضاءة إنار غير مباشرة خلال صفيح إنارة مركزي أبيض
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
CL-8
CL-8 (مطبق لمقصورة الصفيح )
صفيح السقف لوح فولاذي بدهان معدني فضي لؤلؤي
الإضاءة إنار غير مباشرة خلال صفيح إنارة مركزي أبيض
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
KD-J11-B13
KD-J11-B13 (مطبق لمقصورة الصفيح )
صفيح السقف لوح فولاذي مطلي بدهان معدني فضي-ماسي
الإضاءة إنارة كاملة خلال صفائح شفافة بيضاء، مع سنام ماسي على المركز
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
KD-J11-B16
KD-J11-B16 (مطبق لمقصورة الصفيح )
صفيح السقف لوح فولاذي مطلي بدهان معدني فضي-ماسي
الإضاءة إنارة كاملة من خلال صفائح شفافة بيضاء، مع سنام ماسي في الركن
التهوئة قنوات تهوئة الهواء على كلا الجانبين ومروحة تدفق متقاطع
ZCL-SP01
ZCL-SP01 ( مطبق لـ P08W، P10W، P14W، P18W)
صفيح السقف صفيح فولاذي مطلي *
الإضاءة إنارة كاملة خلال PMMA شفاف، ابيض حليبي، مع إنارة مباشرة من اللمبات المتوهجة المثبتة على أربعة أركان
التهوئة قنوات تهوئة جانبية ومروحة تدفق متقاطع
ZCL-SP02
ZCL-SP02 ( مطبق على P08W، P10W، P14W، P18W)
صفيح السقف صفيح فولاذي مطلي *
الإضاءة إنارة كاملة خلال PMMA شفاف، ابيض حليبي، مع إنارة مباشرة من اللمبات المتوهجة المثبتة على أربعة أركان
التهوئة قنوات تهوئة جانبية ومروحة تدفق متقاطع

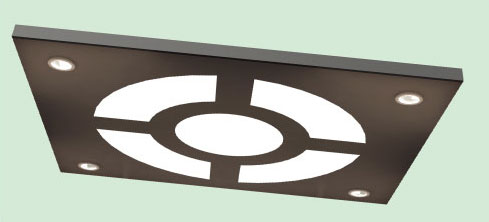

ZCL-CP01
ZCL-CP01 (CAP أقل من 1600kg ، (مطبق لمقصورة الصفيح )
صفيح السقف صفيح فولاذي مطلي *
الإضاءة منقط على 5 لمبات دائرية، كلاً منها يحتوي على أنبوب طاقة، مع توفير ملحوظ للطاقة، وتجنب الحرارة العالية من اللمبة المتوهجة التقليدية
التهوئة قيادة مروحة مثبتة لتوجيه تدفق الهواء إلى الجزء الأوسط للمقصورة، لتحسين ظروف التهوئة في المقصورة في الصيف
المميزات تصميم سقف مسطح، لتجنب أي خدوش عند تحريك الأثاث، ويعتبر مناسب بشكل خاص للمصعد في المباني السكنية
ZCL-CP02
ZCL-CP02 (CAP أقل من 1600kg ، (مطبق لمقصورة الصفيح )
صفيح السقف صفيح فولاذي مطلي
الإضاءة منقط على 6 لمبات دائرية، كلاً منها يحتوي على أنبوب طاقة، مع توفير ملحوظ للطاقة، وتجنب الحرارة العالية من اللمبة المتوهجة التقليدية
التهوئة قيادة مروحة مثبتة لتوجيه تدفق الهواء إلى الجزء الأوسط للمقصورة، لتحسين ظروف التهوئة في المقصورة في الصيف
المميزات تصميم سقف مسطح، لتجنب أي خدوش عند تحريك الأثاث، ويعتبر مناسب بشكل خاص للمصعد في المباني السكنية
CL-13
CL-13
صفيح السقف صفيح فولاذي مطلي *
الإضاءة إنارة مباشرة خلال صفائح إنارة ابيض-حليبي على كلا الجانبين.
التهوئة تهوئة بالهواء المجفف ومروحة تدفق متقاطعة

CL-10

رقم سقف المقصورة
مقصورة عريضة، مناسبة للثقل الموازن المثبت على في الخلف.


ZCL-CN02

رقم سقف المقصورة
مقصورة عريضة، مناسبة للثقل الموازن المثبت جانبياً.

نوع الدرابزين

درابزين مسطحة من الفولاذ المقاوم للصدأ ZYH-FH10
درابزين مسطحة من الفولاذ المقاوم للصدأ ZYH-FH10
درابزين دائري من الفولاذ المقاوم للصدأ ZYH-RH20
درابزين دائري من الفولاذ المقاوم للصدأ ZYH-RH20
درابزين مائل من الألمنيوم الصلب ZYH-SA10 ( من دون إضاءة منخفضة)
درابزين مائل من الألمنيوم الصلب ZYH-SA10 ( من دون إضاءة منخفضة)
زين مائل من الألمنيوم الصلب ZYH-SA10L ( من دون إضاءة منخفضة)
زين مائل من الألمنيوم الصلب ZYH-SA10L ( من دون إضاءة منخفضة)

لوحة تشغيل المقصورة

  • ZCBE-C110
    ZCBE-C110
    لوحة تشغيل المقصورة
    ZCBE-C160
    ZCBE-C160
    عملية فرعية
  • ZCBE-H110
    ZCBE-H110
    لوحة تشغيل المقصورة
    ZCBE-H160
    ZCBE-H160
    عملية فرعية
  • ZCBT-H110
    ZCBT-H110
    لوحة تشغيل المقصورة
    ZCBT-H160
    ZCBT-H160
    عملية فرعية
  • ZCBD-H210
    ZCBD-H210
    لوحة تشغيل المقصورة
    ZCBD-H260
    ZCBD-H260
    عملية فرعية
  • ZCBM-H610
    ZCBM-H610
    لوحة تشغيل المقصورة
    ZCBM-H660
    ZCBM-H660
    عملية فرعية
المواصفات صفيح الواجهة زر شاشة عرض ملاحظة
ZCBE-C110/ZCBE-C160 فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة زرار فولاذي دائري إنسيابي، إنبعاث ضوء برتقالي شاشة عرض بمصفوفة نقظية رقمية LED
ZCBE-H110/ZCBE-H160
ZCBT-H110/ZCBT-H160 زراز معدني دائري مع لغة بريل، إنبعاث ضوء برتقالي
ZCBD-H210/ZCBD-H260 زرار راتينج أبيض دائري، إنبعاث ضوء أبيض ساطع شاشة عرض سائلة بلورية، بوضوع عالي، لون طبيعي، 5.7 إنش
ZCBM-H610/ZCBM-H660 زرار فولاذي مربع، إنبعاث ضوء متعدد الألوان شاشة عرض بلورية سائلة، 8.4 إنش
ZCBT-F050 زرار فولاذي مربع، إنبعاث ضوء متعدد الألوان
صفيح العملية الفرعية للمعاقين مناسبة للمقصورات العريضة

ملاحظة: منصات الفولاذ المقاوم للصدأ بتخليص مرآة هي مكونات غير قياسية.



لوحة تشغيل المقصورة

  • ZCBT-F50
    ZCBT-F50
  • ZCBT-T110
    ZCBT-T110
    ZCBT-T160
  • ZCBT-T310
    ZCBT-T310
    ZCBT-T360
  • ZCBE-T110
    ZCBE-T110
    ZCBE-T160
  • ZCBE-T310
    ZCBE-T310
    ZCBE-T360
المواصفات صفيح الواجهة زر شاشة عرض ملاحظة
ZCBT-T110* فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة زرار فولاذي إنسيابي دائري، إنبعاث ضوء برتقالي أحمر شاشة عرض بمصفوفة نقطية رقمية LED عند النزول لرقم 279 عند النزول لرقم أكبر من 28 و 349
ZCBT-T160*
ZCBT-T310* فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة شاشة بلورية سائلة، بتعريف عالي، 8.4 إنش عرض الجدار الأمامي أكبر من أو يساوي 349
ZCBT-T360*
ZCBE-T110* فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة زرار معدني دائري بلغة بريل للمكفوفين، إنبعاث ضوء برتقالي شاشة عرض نقطية رقمية LED عند النزول لرقم 279 عند النزول لرقم أكبر من 28 و 349
ZCBE-T160*
ZCBE-T310 فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة شاشة بلورية، بتعريف عالي، 8.4 إنش عرض الجدار الأمامي أكبر من أو يساوي 349
ZCBE-T360

ملاحظة: يعتمد على تكوينات غير قياسية.



مؤشر نزول

  • ZPIE-C110
    ZPIE-C110
  • ZPIT-H110
    ZPIT-H110
  • ZPID-H110
    ZPID-H110
  • ZPIM-H610
    ZPIM-H610
  • ZPIE-C120
    ZPIE-C120
  • ZPIT-H120
    ZPIT-H120
  • ZPID-H120
    ZPID-H120
  • ZPIM-H620
    ZPIM-H620
  • ZPIT-F110
    ZPIT-F110
  • ZPIT-F120
    ZPIT-F120
زرار الإستدعاء للهبوط من نوع المزخرف
المواصفات صفيح الواجهة زرار ملاحظات
ZPIE-C110 فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة زرار فولاذي دائري، إنبعاث ضوء برتقالي
ZPIE-C120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZPIT-H110 زرار معدني دائري مع بريل، إنبعاث ضوء برتقالي
ZPIT-H120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZPID-H110 زرار راتينج أبيض دائري،
إنبعاث ضوء أبيض ناصع

ZPID-H120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZPIM-H610 زرار فولاذي مربع، إنبعاث ضوء متعدد الألوان
ZPIM-H620 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZPIT-F110 زرار دائري معدني بلغة بريل، إنبعاث ضوء برتقالي مؤشر هبوط لكرسي المقعدين
ZPIT-F120 مؤشر هبوط لكرسي المقعدين، مناسب لوضعيةالعملية الأخرى ما عدا 1C-2BC

ملاحظة: منصات الفولاذ المقاوم للصدأ بتخليص مرآة هي مكونات غير قياسية.



زرار الإستدعاء للهبوط

  • ZHBE-C110
    ZHBE-C110
    ZHBE-C120
  • ZHBT-H110
    ZHBT-H110
    ZHBT-H120
  • ZHBD-H110
    ZHBD-H110
    ZHBD-H120
  • ZHBM-H610
    ZHBM-H610
    ZHBM-H620
  • ZHBT-F110
    ZHBT-F110
    ZHBT-F120
النوع الزخرفي من زرار الإستدعاء للهبوط
المواصفات صفيح بلاستيكي زرار ملاحظات
ZHBE-C110 فولاذ مقاوم للصدأ بخطوط دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة 1*1 زرار فولاذي ستنلس دائري، إنبعاث ضوء برتقالي
ZHBE-C120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZHBT-H110 زرار معدني دائري بلغة بريل، إنبعاث ضوء برتقالي
ZHBT-H120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZHBD-H110 زرار راتينج أبيض دائري، إنبعاث ضوء أبيض ساطع
ZHBD-H120 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZHBM-H610 زرار راتينج أبيض دائري، إنبعاث ضوء أبيض ساطع
ZHBM-H620 مطابق لإنظمة التشغيل ماعدا 1C-2BC
ZHBT-F110*2 زرار معدني دائري بلغة بريل، إنبعاث ضوء برتقالي أحمر مؤشر الهبوط لكرسي المعاقين
ZHBT-F120*2 مؤشر الهبوط لكرسي المعاقين، مناسب لوضعيات التشغيل ماعدا 1C-2BC

ملاحظات: *1 منصات الفولاذ المقاوم للصدأ بتخليص مرآة هي مكونات غير قياسية.
*2 يعتمد على تكوينات غير قياسية.



مؤشر توجيه الهبوط

  • ZHLV-B011
    ZHLV-B011
  • ZHLV-E021
    ZHLV-E021
  • ZHLV-H010
    ZHLV-H010
  • ZHLV-E010
    ZHLV-E010
  • ZHLV-R011
    ZHLV-R011
  • ZHLV-R021
    ZHLV-R021
  • ZHLV-E031
    ZHLV-E031
النوع الزخرفي لمؤشر توجيه الهبوط
المواصفات صفيح سفلي شريحة الضوء ملاحظات
ZHLV-B011 فولاذ مقاوم للصدأ بتخليص مرآة شفاف أبيض إختياري إنبعاث ضوء برتقالي. أبيض، أبيض صافي، أحمر، أخضر ( أحمر في الأعلى، أخضر في الأسفل)
ZHLV-E021 فولاذ مقاوم للصدأ بتخليص مرآة أبيض نصف شفاف
ZHLV-H010 W/O أبيض نصف شفاف
ZHLV-E010 فولاذ مقاوم للصدأ بتخليص مرآة شفاف
ZHLV-R011 فولاذ مقاوم للصدأ بتخليص مرآة أبيض نصف شفاف
ZHLV-R021 فولاذ مقاوم للصدأ بتخليص مرآة أبيض نصف شفاف
ZHLV-E031 فولاذ مقاوم للصدأ بتخليص مرآة أبيض نصف شفاف

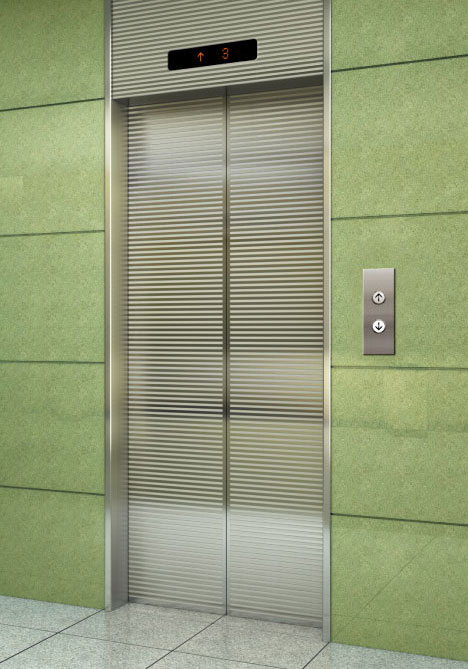

باب قاعة و عضادة باب

  • عضادة باب نحيفة E-102
    عضادة باب نحيفة E-102

    زرار الإتصال بالقاعة: ZPIT-H110
    تخليص باب القاعدة: لوح فولاذي مطلي
    تخليض عضادة الباب: لوح فولاذي مطلي

  • عضادة باب عريضة E-302 (10°)
    عضادة باب عريضة E-302 (10°)

    مؤشر إتجاه الهبوط: ZHLV-E011
    زرار الإتصال بالقاعة: ZPIT-H110
    تخليص باب القاعدة: فولاذ مقاوم للصدأ بخيوط دقيقة
    تخليض عضادة الباب: فولاذ مقاوم للصدأ بخيوط دقيقة

  •  عضادة باب عريضة E-312 (10°) مع صفيح رافدة
    عضادة باب عريضة E-312 (10°) مع صفيح رافدة

    مؤشر الهبوط: HID-A10
    زرار إستدعاء للهبوط: ZHBE-R110
    تخليص باب القاعدة: فولاذ مقاوم للصدأ بخيوط دقيقة محفورة (ZHY-006)
    تخليض عضادة الباب: فولاذ مقاوم للصدأ بخيوط دقيقة محفورة (غير قياسي)

  •  عضادة باب موسعة E-322 (10°)مع صفيح رافدة عريض
    عضادة باب موسعة E-322 (10°)مع صفيح رافدة عريض

    مؤشر الهبوط: ZPIH-L610D
    زرار إستدعاء للهبوط: ZHBQ-R110
    تخليص باب القاعدة: فولاذ مقاوم للصدأ بتخليص مرآة مطلي بالتيتانيوم (ZHY-010، ZDF-002)
    تخليض عضادة الباب: فولاذ مقاوم للصدأ بتخليص مرآة مطلي بالتيتانيوم (ZHY-010، ZDF-002)

النوع الزخرفي لباب القاعدة وعضادة الباب
المواصفات المواد ملاحظات
باب القاعة لوح فولاذي مطلي، لوح فولاذي بخيوط رقيقة عرضية، فولاذ مقاوم للصدأ منقوش بخيوط رقيقة، فولاذ مقاوم للصدأ بتخليص مرآة، لوح فولاذ مقاوم للصدأ تخليص مرآة ، لوح فولاذي بطلاء معدني، فولاذ مقاوم للصدأ مطلي بالتيتانيوم بتخليص خيوط دقيقة، فولاذ مقاوم للصدأ مطلي بالتيتانيوم بتخليص مرآة، فولاذ مقاوم للصدأ مطلي بالتيتانيوم منقوش بخيوط عرضية دقيقة، فولاذ مقاوم للصدأ مطلي بالتيتانيوم منقوش بتخليض مرآة، تصميم- F 11 مطبق للمقصورة العريضة
لوح فولاذي مطلي، فولاذ مقاوم للصدأ بتخليص خيوط رقيقة، فولاذ مقاوم للصدأ مرسوم بتخليص خيوط رقيقة مطبق للمقصورة العميقة
عضادة الباب لوح فولاذي مطلي، فولاذ مقاوم للصدأ بتخليص خيوط دقيقة، فولاذ مقاوم للصدأ مرآة، لوح فولاذي مطلي بالمعدن، فولاذ مقاوم للصدأ مطلي بالتيتانيوم بتخليص خطوط دقيقة، فولاذ مقاوم للصدأ مطلي بالتيتانيوم بتخليص مرآة مطبق للمقصورة العريضة
لوح فولاذي مطلي، فولاذ مقاوم للصدأ بتخليص خيوط دقيقة مطبق للمقصورة العميقة
Still مضغوط بالقالب ألمنيوم صلب

ملاحظة: الفولاذ المقاوم للصدأ بتخليص مرآة بمكونات غير قياسية.



لوحة تشغيل المقصورة

  • HID-A10
    HID-A10
    HID-A20
    HID-A20
  • ZPIH-L610D
    ZPIH-L610D
  • ZPIH-L610
    ZPIH-L610
النوع الزخرفي لمؤشر النزول
المواصفات الوصف ملاحظات
HID-A10 مؤشر هبوط كبير مطبق لنوع عضادة الباب E-312
HID-A20 مؤشر هبوط كبير مطبق لنوع عضادة الباب E-312 غير ذلك E322
ZPIH-L610D شاشة بلورية بوضوح عالي 8.4 مطبق لنوع عضادة الباب E-322
ZPIH-L610 فولاذ مقاوم للصدأ بخيوط دقيقة، شاشة عرض بلورية بوضوح عالي مطبق لنوع عضادة الباب E-312 غير ذلك E322

طلاء (إضافة عينات لون بسيطة وواضحة)

( يرجى الإطلاع على صفيح ألوان الديكور المقدمة من Shanghai Mitsubishi لمزيد من ألوان الطلاء)


  • ZY-014
    ZY-014
  • ZY-015
    ZY-015
  • ZY-016
    ZY-016

صفيح فولاذي مضغوط الطبقة

صفيح فولاذي مضغوط الطبقة

  • ZYM-001
    ZYM-001
  • ZYM-007
    ZYM-007


نماذج مرسومة

( يرجى الإطلاع على صفيح ألوان الديكور المقدمة من Shanghai Mitsubishi لمزيد من النماذج المرسومة)

  • ZHY-004
    ZHY-004
  • ZHY-006
    ZHY-006
  • ZHY-008
    ZHY-008
  • ZHY-015
    ZHY-015
  • ZHY-016
    ZHY-016


أرضية باركية (خشبية)

( حجر حقيقي PVC، يمكن كذلك إختيار أرضية nora، ورقم اللون يمكن إختياره وفقاً لصفيح ألوان الديكون المقدم من Mitsubishi decoration)

  • ZPH-002
    ZPH-002
  • ZPH-003
    ZPH-003
  • ZPH-004
    ZPH-004
  • ZPH-005
    ZPH-005
  • ZPH-007
    ZPH-007
  • ZPH-008
    ZPH-008
  • ZPH-009
    ZPH-009
  • ZPH-011
    ZPH-011
طاولة تنسيق المواد
المواصفات المواد ملاحظات
جدار المقطورة صفيح فولاذي مضغوط الطبقة، صفيح فولاذي مطلي، صفيح فولاذي بخيوط دقيقة، صفيح فولاذي مرسوم بخيوط دقيقة، صفيح فولاذي مقاوم للصدأ بتخليص مرآة، صفيح فولاذي مرسوم بتخليص مرآة، صفيح فولاذي مطلي بنموذج الرمل، صفيح فولاذي مصفح، صفيح فولاذي مطلي بورنيش معدني، صفيح فولاذي مقاوم للإهتزاز، صفيح فولاذي مقاوم للصدأ بنموذج الرمل مطبق لمقصورة عريضة
صفيح فولاذي مضغوط الطبقة، صفيح فولاذي مطلي، فولاذ مقاوم للصدأ بخيوط دقيقة مطبق لمقصورة عميقة
جدار أمامي صفيح فولاذي مضغوط الطبقة، ضفيح فولاذي مطلي، فولاذ مقاوم للإهتزاز، صفيح فولاذي مقاوم للصدأ مرسوم ذات سطح بخيوط رقيقة، صفيح فولاذي مقاوم للصدأ بتخليص مرآة، صفيح فولاذي مقاوم للصدأ مرسوم بتخليص مرآة، صفيح فولاذي مطلي بنموذج الرمل، صفيح فولاذي مصفح، صفيح فولاذي مصفح بورنيش معدني، صفيح فولاذي مقاوم للصدأ ضد الإهتزاز، صفيح مقاوم للصدأ بالرمل، صفيح فولاذي مقاوم للصدأ مطلي بالتيتانيوم بخيوط دقيقة،
مقاوم للصدأ مطلي بالتيتانيوم بتخليص مرآة
مقاوم للصدأ مطلي بالتيتانيوم إهتزازاي
مقاوم للصدأ مطلي بالتيتانيوم رملي
مطبق لمقصورة عريضة وتركيبة لوحة تشغيل مدمجة
صفيح فولاذ مقاوم للصدا بخيوط دقيقة، صفيح فولاذ مقاوم للصدأ بتخليص مرآة مطبق لمقصورة عريضة وتركيبة لوحة تشغيل مدمجة
صفيح فولاذي مقاوم للصدأ مضغوط الطبقة، صفيح فولاذي مطلي، صفيح فولاذي بخيوط رقيقة مطبقة لمقصورة المصعد العريضة
باب المقصورة صفيح فولاذي مطلي، صفيح فولاذي مطلي بورنيش معدني، فولاذ مقاوم للصدأ بخيوط رقيقة، صفيح فولاذي مطلي بورنيش معدني، فولاذ مقاوم للصدأ بخيوط دقيقة، صفيح فولاذي مطلي بنموذج الرمل، صفيح فولاذي مضغوط الطبقة، صفيح فولاذ مصفح، فولاذ مقاوم للصدأ مرسوم بخيوط دقيقة، صفيح فولاذي مقاوم للصدأ مطلي بالتيتانيوم بخيوط دقيقة، صفيح فولاذي مقاوم للصدأ مطلي بالتيتانيوم مرسوم ذات خيوط عرضية دقيقة، فولاذ مقاوم للصدأ بتخليص مرآة، فولاذ مقاوم للصدأ منقوش بتخليص مرآة،
مقاوم للصدأ مطلي بالتيتانيوم بتخليص مرآة
مقاوم للصدأ مطلي بالتيتانيوم منقوش بتخليص مرآة
فولاذ مقاوم للصدأ إهتزازي، صفيح فولاذي مقاوم للصدأ مطلي بالتيتانيوم إهتزازاي، مقاوم للصدأ مطلي بالتيتانيوم رملي
مطبق لمقصورة عريضة
صفيح فولاذ مقاوم للصدأ مضغوط الطبقة، صفيح فولاذ مطلي، صفيح فولاذي مقاوم للصدأ بخيوط دقيقة مطبقة لمقصورة المصعد العريضة
المواصفات الأساسية
البند المواصفات ملاحظات
السرعة المقدرة 1 1.6 1.75 2 2.5
القدرة المقدرة (kg) 630 630 630


800 800 800 800 800 عندما CWT يكون مثبتت بالخلف
800 800 800

عندما CWT يكون مثبتت بالجانب
1050 1050 1050 1050 1050 عندما CWT يكون مثبتت بالخلف
1050 1050 1050

عندما CWT يكون مثبتت بالجانب
1200 1200 1200 1200 1200 عندما CWT يكون مثبتت بالخلف
1350 1350 1350 1350 1350 عندما CWT يكون مثبتت بالخلف
1600 1600 1600 1600
عندما CWT يكون مثبتت بالخلف
الإرتفاع الأقصى TR (m) 55 90 90 105 120
مرات الوقف الأقصى 18 28 28 32 32
وضعية التشغيل 1C-2BC,2C-SM21,2C-ITS-21,3C-ITS-21,4C-ITS-21,3C-ITS-2100,4C-ITS-2100,5C-ITS-2100,6C-ITS-2100,7C-ITS-2100,8C-ITS-2100
وضعية التحكم VFG-L
شفرة المواصفات P08W, P08D عندما تكون السعة 630kg
P10, P10W, P10D عندما تكون السعة 800kg
P14W, P14D, P14 عندما تكون السعة 1050kg
P16W عندما تكون السعة 1200kg
P18W عندما تكون السعة 1350kg
P21 عندما تكون السعة 1600kg
نوع المقصورة مقصورة عريضة شفرة المواصفات هي P10D، P14D، أو وضعية فتح الباب هي باب طي بصفيحين.
مقصورة عريضة شفرة المواصفات ليست P10D، P14D، أو وضعية فتح الباب تكون فتح من المركز .
نوع فتح الباب 1D1G
وضعية فتح الباب وضعية فتح المركز شفرة المواصفات ليست P08D، P10D، P14D
وضعية طي صفيحي، وضعية فتح المركز المواصفات هي P08D، P10D، P14D.
إتجاه فتح الباب فتح من اليسار، فتح من اليمين وضعية الباب المفتوح هي وضعية طي الصفيح
طاقة الحركة 380V50Hz 3 مراحل ، 5 خطوط
طاقة الإضاءة 220V50Hz مرحلة أحادية
الإرتفاع الأدنى للهبوط 2800 سوف يورد المشتري عندما يتم تركيب الأنف الخرساني
2600 سوف يورد البائع عندما يتم تركيب الأنف الفولاذي
مجال شاشة عرض الهبوط B1,B2,B3,B,G,M,-1,-2,-3,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,45,46,47,48
