سلالم متحركة سلسلة J

المميزات

المميزات

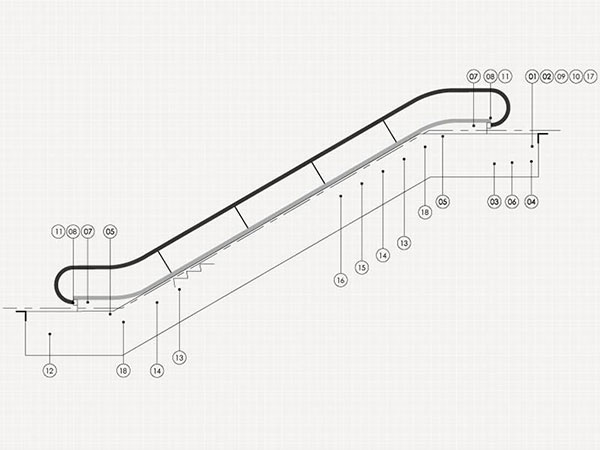

إسم الوظيفة	شفرة الوظيفة	وصف الوظيفة
مميزات قياسية
01 حماية ضد الخطأ المرحلي أو الإرتخاء	3E	عندما يحصل مصدر الطاقة الحركية على أي خطأ مرحلي أو إ رتخاء، فإن الدائرة الرئيسية ودائرة التحكم سوف تنقطع.
02 حماية ضد الحركة العكسية لخط السير	ARP	إذا ظهر تغير في الإتجاه أو إنعكاس للحركة فإن هذا الجهاز سوف يقطع الطاقة الطاقة الكهربائية لآلة القيادة الرئيسية والفرامل.
03 فرامل إحتياطية	AUX-BK	قبل أن تتجاوز سرعة الحركة السرعة المقدرة أكثر من 1.4 مرة أو في حالة تغير الإتجاه المحدد فإن الفرامل المساعدة سوف توقف السلم المتحرك.
04 فرامل عمل	BRK	وحدة القيادة تتكون من فرامل عمل؛ عندما تعمل الفرامل فإنها سوف توقف حركة السلم الدرج المتحرك
05 جهاز سلامة صفيح المشط	CSS	عند دخول جسم غريب بين وقع الأقدام وصفيح المشط فإن هذا الجهاز سوف يوقف آلة القيادة الرئيسية والفرامل.
06 جهاز سلامة لسلسلة القيادة 06	DCS	إذا إنكسرت سلسلة القيادة أو تمدد بشكل غير طبيعي فإن هذه الجهاز سوف يقطع مصدر الطاقة الكهربائية لآلة القيادة الرئيسية والفرامل.
07 زرار إيقاف للطوارئ	E-STOP	عندما تظهر حالات طارئة فآن زر الإيقاف الطارئ هذا سوف يوقف آلة القيادة والفرامل.
08 حماية منفذ الدرابزين	HGB	الغطاء المطاطي الطويل والمرن هذا يقع في مدخل أعلى أو أسفل منافذ الدرابزين لمنع الحوادث مثل علوق اليد.
09 Governo- R1 للسرعة الزائدة	HGD1	عندمت تتجاوز سرعة الحركة السرعة المقدرة بأكثر من 1.2 مرة فإن هذا الجهاز سوف بعمل وسيقطع الطاقة الكهربائية للآلة الرئيسية والفرامل
10 Governo- r2 للسرعة الزائدة	HGD2	عندمت تتجاوز سرعة الحركة السرعة المقدرة بأكثر من 1.4 مرة فإن هذا الجهاز سوف بعمل وسيقطع الطاقة الكهربائية للفرامل الإحتياطية
11 جهاز حماية منفذ الدرابزين	HGS	عند دخول جسم غريب بفي مدخل الدرابزين فإن هذا الجهاز سوف يوقف آلة القيادة الرئيسية والفرامل.
12 جهاز حماية سلسلة الدرج	SCS	إذا سلسلة الدرج مكسورة أو ممتدة بشكل غير طبيعي فإن هذ الجهاز سيعمل قطع الكهرباء عن آلة القيادة الرئيسية والفرامل.
13جهاز حماية ضد إرتخاء الدرج	SRS	إذا أي جزء من في الدرج إرتخى أو أنكسر بحيث عدم إمكانية ربطه بإنتظام مع صفيح المشط العلوي أو السفلي فإن هذا الجهاز سوف بقطع الطاقة الكهربائية عن الآلة الرئيسية والفرامل.
مميزات إختيارية
14 جهاز حماية لسكة التوجيه المنحني	CRS	في حالة تشابك أجسام غريبة بين الدرجة وأخرى متاخمة لها وبالتالي يتسبب ذلك في عملية شاذة لدرج السلم فإن هذا الجهاز سوف يقطع الطاقة الكهربائية عن الآلة الرئيسية والفرامل
15 جهاز حماية ضد الدرابزين	HBS	عندما ينكسر حزام الدرابزين أو يترخي بشكل كبير فإن هذا الجهاز سوف يقطع الطاقة الكهربائية من الحزام المكسور للآلة الرئيسية والفرامل
16 جهاز حماية لحزام الدرابزين	HSS	عندما تكون سرعة الدرابزين أقل من سرعة الدرج فإن هذا الجهاز سوف يقطع الطاقة عن الآلة الرئيسية والفرامل.
17 نظام مراقبة للمصعد	SMOS	هذا النظام يتخذ الكمبيوتر لعملية مراقبة العمليات الخاطئة لحركة السلم
18 جهاز حماية لصفيحة الجزء السفلي	SSS	عند تشابك أجسام غريبة فيما بين الدرجة وصفيح الجزء السفلي فإن هذا الجهاز سوف يقطع مصدر الطاقة الكهربائية عن آلة القيادة الرئيسية والفرامل .

ملاحظة*: مركبة عندما HE أكبر من 6000.

مواصفات رئيسية

البند	المواصفا			ملاحظات
عرض درابزين شكلي (mm)	1200	1000	800*
عرض درابزين شكلي (mm)	1280	1080	880	JS-B/JS-BF, JS-LB/JS-LBF
	1208	1008	/	JS-SB/JS-SBF
	1260	1060	860	JP-B/JP-BF
درجة الدرجة أو الدواسة (mm)	1000	800	600
قدرة النقل النظرية (أشخاص/الساعة)	9000	6750	4500
سلسلة الموديل	JS-B/JS-BF, JS-LB/JS-LBF, JS-SB/ JS-SBF, JP-B/JP-BE
زاوية الميلان	30,35
السرعة (m/s)	0.5
مستوى الإرتفاع (mm)	2241~9500			عندما تكون زاوية الميلان 30°
	2571~6000			عندما تكون زاوية الميلان 35°
طاقة القيادة	380V50Hz 3 مراحل
طاقة الإضاءة	220V50Hz مرحلة أحادية
مسافة الحركة الأفقية للدرج (mm)	خطوتين أفقيتين؛ 3 خطوات أفقية؛ 4 خطوات أفقية			عن مستوى الأرتفاع Is أقل من أو يساوي 6000mm
	3 خطوات أفقية؛ 4 خطوات أفقية			عن مستوى الأرتفاع Is أقل من أو يساوي 6000mm
بيئة العملية	في الداخل			رجاء إتصل بـ Mitsubishi Elevator Co.Ltd.(SMEC) للإستخدام في الأماكن الخارجية.
نوع كهروضوئي للأفراد	صفيح كهروضوئي مدمج في الجزء الأسفل			مواصفات لتردد متغير، تركيبات إختيارية، لمصاعد أحادية، مصاعد متعددة.
	عمود كهروضوئي خارجي			مواصفات لتردد متغير، تركيبات إختيارية، لمصاعد أحادية. رجاء تواصل مع Mitsubishi Elevator Co.Ltd.(SMEC) في حالة طلب المصاعد المتعددة.

ملاحظة: هذه المواصفات متوفرة لـ Js-SB/JS-SBF.

مصدر الطاقة الكهربائية

قدرة طاقة القيادة ( ثلاث مراحل)

عرض درابزين شكلي (mm)	مستوى الأرتفاع (mm)	قدرة طاقة القيادة
1200	HE<=4500	8
	4500<=6500<=6500	10.4
	6500<=9500<=9500	15.4
1000	HE<=5500	8
	5500<=6800<=6800	10.4
	6800<=9500<=9500	15.4
800	HE<=6500	8
	6500<=9500<=9500	10.4
قدرة طاقة الإنارة ( مرحلة أحادية)
الموديل	مستوى الأرتفاع (mm)	قدرة طاقة الإنارة
JS-LB/JS-LBF	HE<=4000	2
	4000<=6000<=6000	2.3
	6000<=9500<=9500	2.5
JS-B/JS-BF	HE<=9500	1.3
JS-SB/JS-SBF	HE<=9500	1.3
JP-B/JP-BF	HE<=9500	1.3
